Основной для трехмерного мира 3ds max 7.5 является глобальная система координат {world reference system) с началом в точке (0, 0, 0) пространства сцены. Условно можно считать, что в виртуальном трехмерном пространстве ось Z глобальной системы координат соответствует понятию высоты, ось X — ширины, а ось Y — длины или глубины сцены. Взгляд на сцену «спереди» означает наблюдение вдоль оси У в ее положительном направлении. В соответствии с этим, например, на проекции «вид спереди» ось X глобальной системы координат будет направлена вправо, ось Z — вверх по экрану, а ось 7 — от наблюдателя, перпендикулярно экрану, как показано на рис. 1.16, а. На проекции «вид сверху» оси глобальных координат будут располагаться так: ось X направлена вправо, Y — вверх по экрану, Z — на наблюдателя, перпендикулярно экрану. Плоскостями, на которых изображаются проекции объектов сцены, по умолчанию являются три плоскости, проходящие через оси глобальной системы координат. Для проекций «вид спереди» и «вид сзади» это будет плоскость ZX, проекций «вид сверху» и «вид снизу» — плоскость XY, а для проекций «вид слева» и «вид справа» — плоскость ZY.
В 3ds max 7.5 есть еще одна система координат, играющая исключительно важную роль и называемая локальной (local). Такая система координат назначается каждому объекту и определяет понятия «верх», «лево» и «право» для этого объекта. Начало локальной системы координат помещается в опорную точку (pivot point) объекта, а сама опорная точка располагается для некоторых объектов в геометрических центрах их габаритных контейнеров, а для некоторых — в центре основания. Оси локальных координат объекта выравниваются параллельно сторонам его габаритного контейнера, причем ось Z указывает направление «вверх». При перемещении или повороте объекта его локальная система координат перемещается и поворачивается вместе с ним. Как бы ни был объект повернут в глобальных координатах, направлением «вверх» для него всегда остается направление оси Z локальной системы координат, как показано на рис. 1.16, б. Это бывает очень удобно, когда требуется переместить произвольным образом ориентированный в глобальном пространстве объект «вперед», «в сторону» или «вверх» по отношению к нему самому.

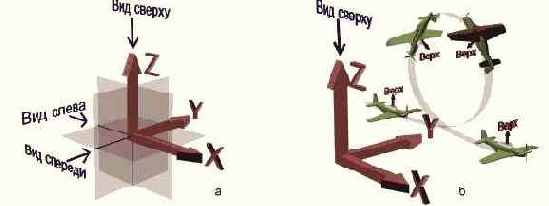

Рис. 1.16. Положения осей глобальной системы координат виртуального трехмерного мира определяют понятия «сверху», «спереди», «слева» и т. п. (а); в локальной системе координат понятие «верх» не зависит от ориентации объекта (б)
|
ЗАМЕЧАНИЕ Всего в 3ds max 7.5 используется восемь видов различных систем координат, с которыми вы будете знакомиться по мере необходимости. |
